患者百百款,每個人都是獨立的個體,
制式化的 Tray 常常顯得礙手礙腳,無法應用在特殊需求上。
所以客製化的 Tray 有發展的必要空間。
傳統的客製化 Tray 是將塑膠的 Tray 經過比對位置後,
直接在需要的地方車出洞來。
![塑膠Tray](https://www.artechdent.com/wp-content/uploads/2020/03/塑膠Tray.jpg)
塑膠 Tray
![B_04](https://www.artechdent.com/wp-content/uploads/2020/03/B_04.jpg)

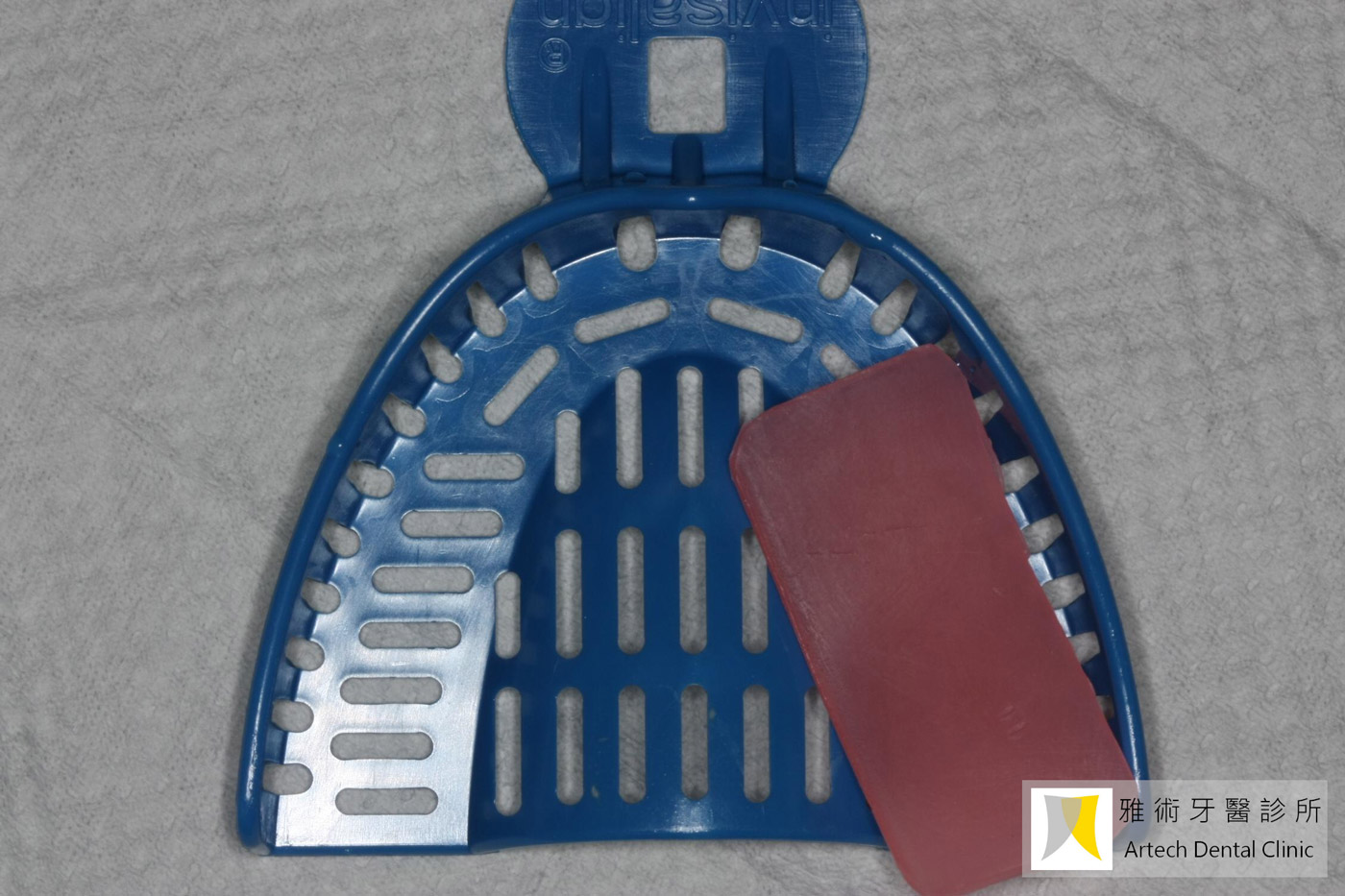

塑膠 Tray 搭配 Light Curing Trayplates (光照蠟)
![B_07](https://www.artechdent.com/wp-content/uploads/2020/03/B_07.jpg)

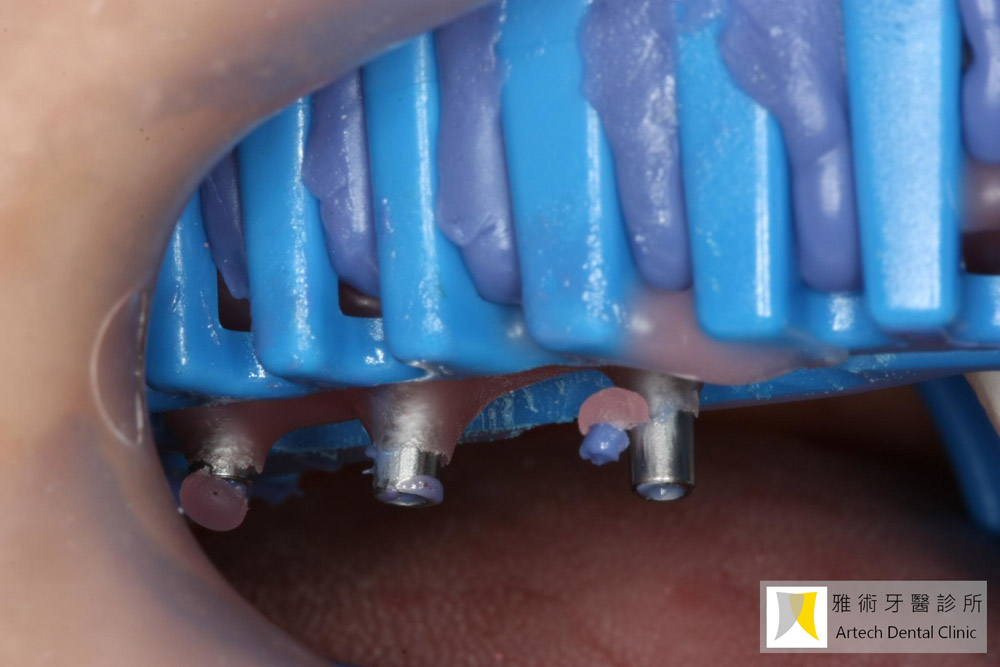

印模
為的是讓印模材料可以在印的過程中排出,以達到內側印模的精準。
但往往產生較大的誤差甚至是氣泡產生。
另外一種是利用Light Curing Trayplates (光照蠟) 的材料,手工捏製出所需的範圍和形狀,待紫外線光照後硬化,大致的比對後車出所需印模的洞。
![A_14](https://www.artechdent.com/wp-content/uploads/2020/03/A_14.jpg)

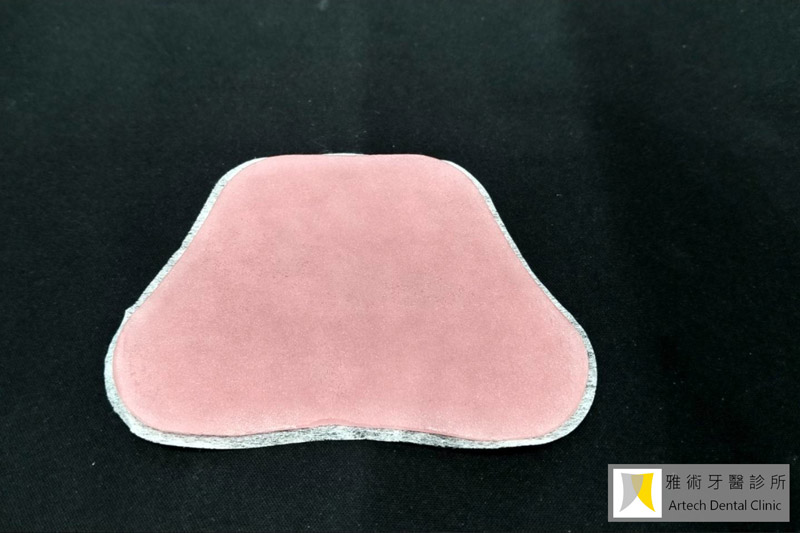

Light Curing Trayplates (光照蠟)
![A_05](https://www.artechdent.com/wp-content/uploads/2020/03/A_05.jpg)

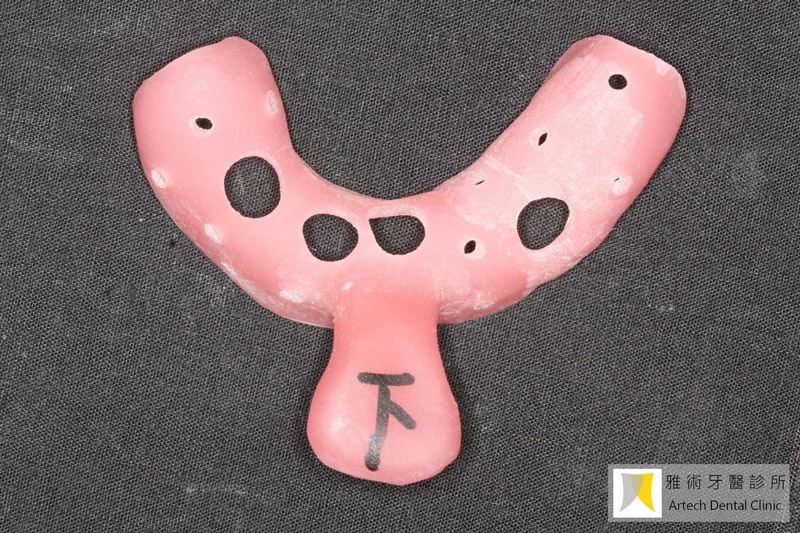

完成
但因為是比對的結果,所以誤差較大,需要Index輔助定位,讓金屬棒不至於在印模過程中位移。
![A-09](https://www.artechdent.com/wp-content/uploads/2020/03/A-09.jpg)

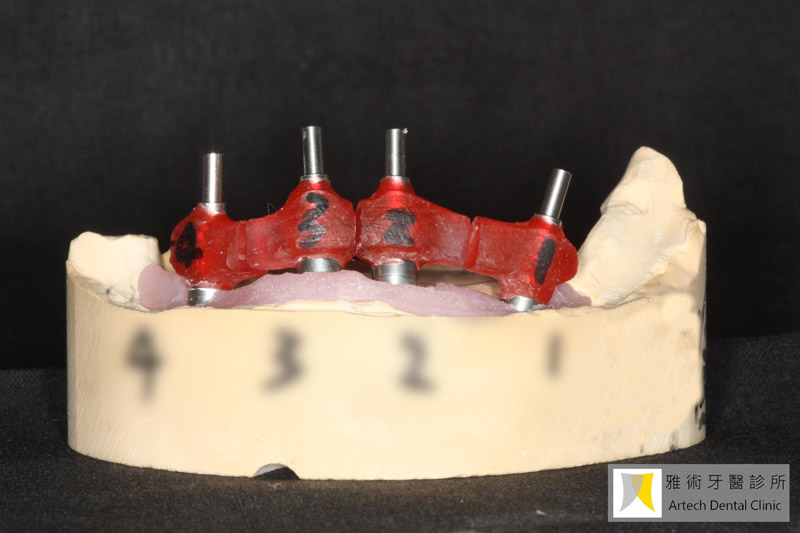

Index 定位
![A_03](https://www.artechdent.com/wp-content/uploads/2020/03/A_03.jpg)

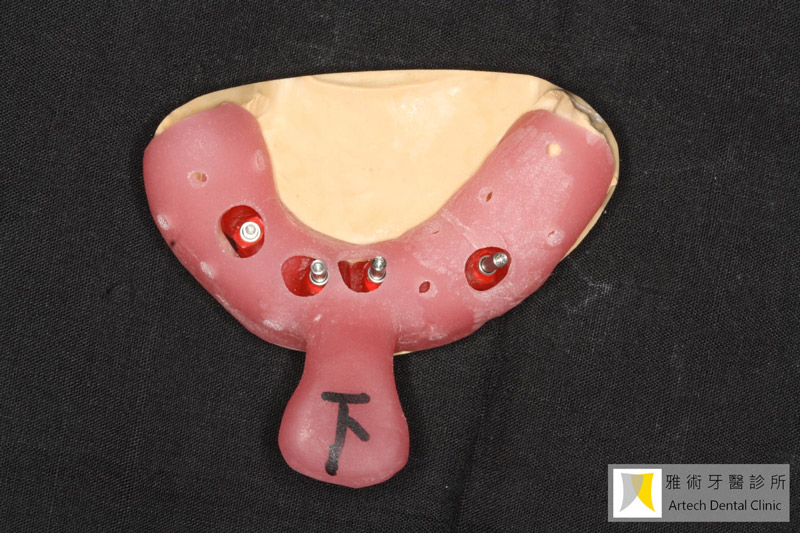

較大的誤差
兩者雖然有某些程度上的客製化結果,但離較完善的目標尚有些距離。
為了排除這類的失誤,依照患者口內狀況而製作的 Tray 。
因著數位化的便利,便可量身打造,因應各式不同的狀況需求。
Blender for Dental 的 Tray Module 剛好符合此項需求。
只需幾個步驟,就可以快速地產生模型,還可依照印模部位以及角度,客製化洞的角度以及大小等…隨後送交3D 列印機進行產出。
以達到精準、快速、個人化的需求。
![C_01](https://www.artechdent.com/wp-content/uploads/2020/03/C_01.jpg)

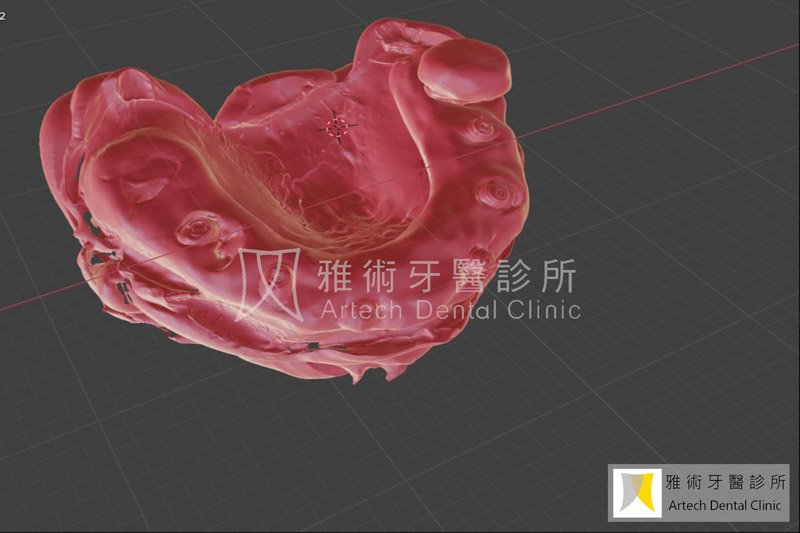

Blender介面
![C_02](https://www.artechdent.com/wp-content/uploads/2020/03/C_02.jpg)

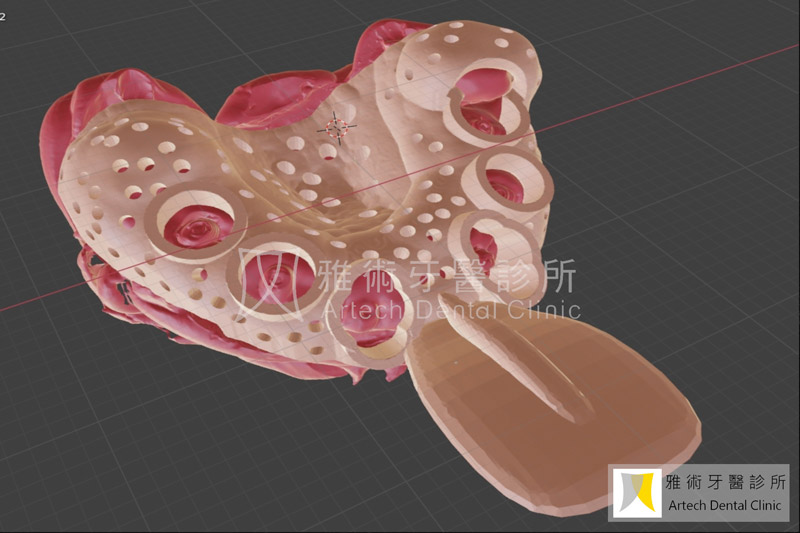

Blender for Dental 設計完成
![C_04](https://www.artechdent.com/wp-content/uploads/2020/03/C_04.jpg)

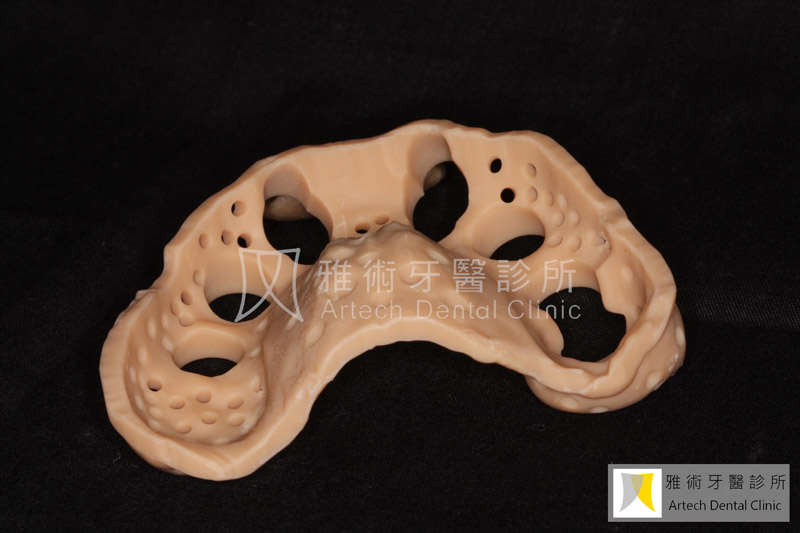

3D System NextDent 5100 3D 列印
![C_05](https://www.artechdent.com/wp-content/uploads/2020/03/C_05.jpg)

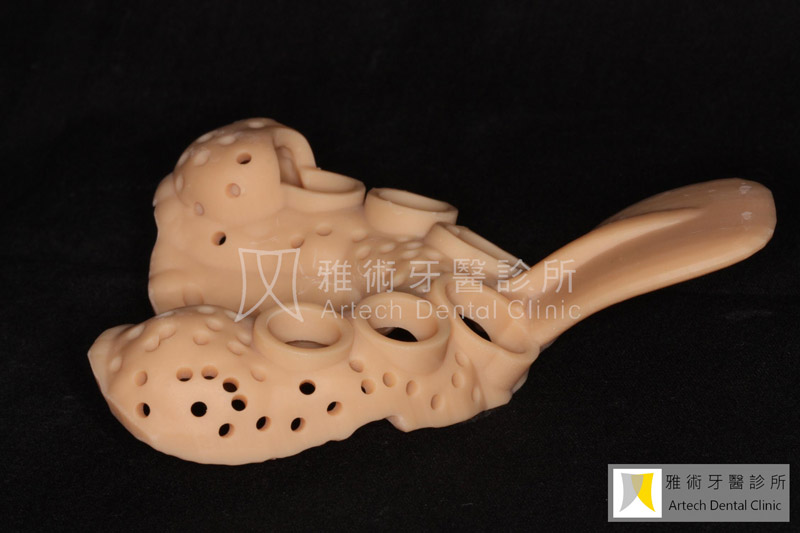

3D System NextDent 5100 3D 列印
![C_06](https://www.artechdent.com/wp-content/uploads/2020/03/C_06.jpg)

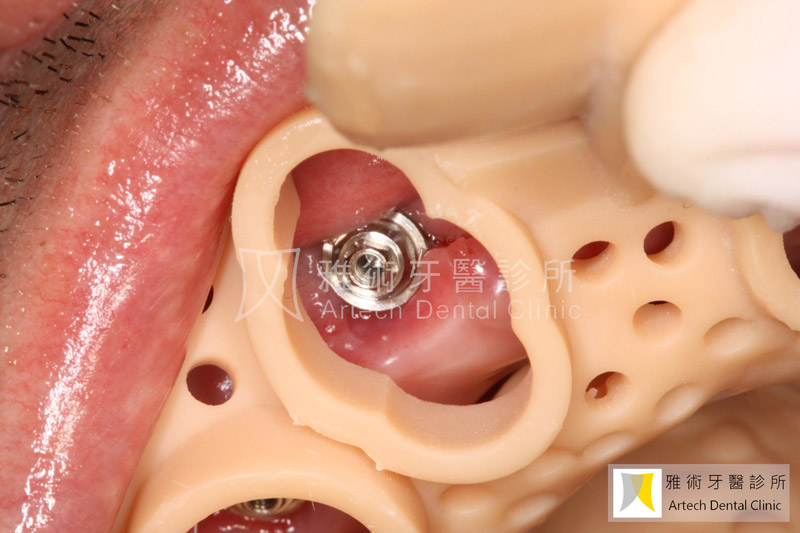

刻意設計較大的角度容許空間,方便醫師施行口內操作,減低失敗率
![C_07](https://www.artechdent.com/wp-content/uploads/2020/03/C_07.jpg)

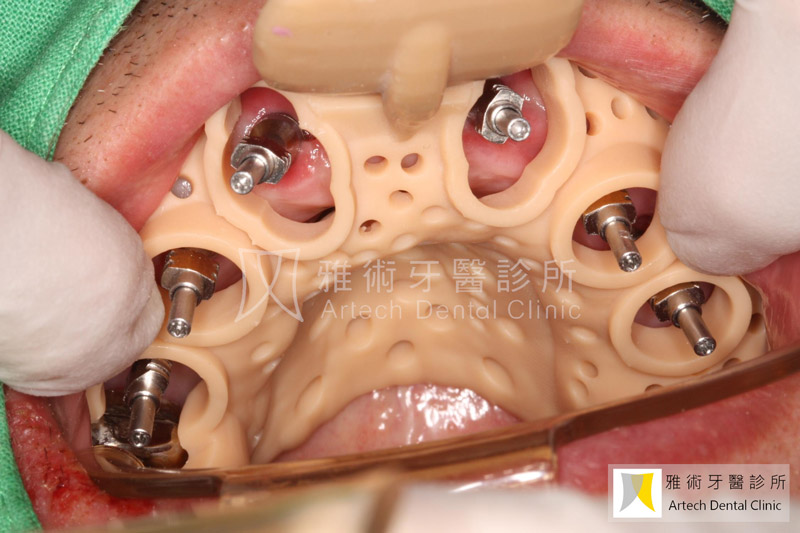

口內測試
![C_08](https://www.artechdent.com/wp-content/uploads/2020/03/C_08.jpg)

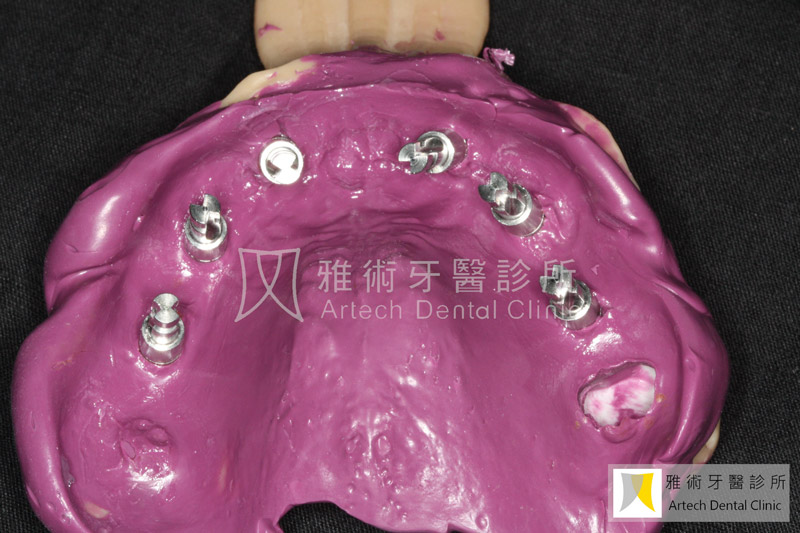

印模完成
![C_09](https://www.artechdent.com/wp-content/uploads/2020/03/C_09.jpg)

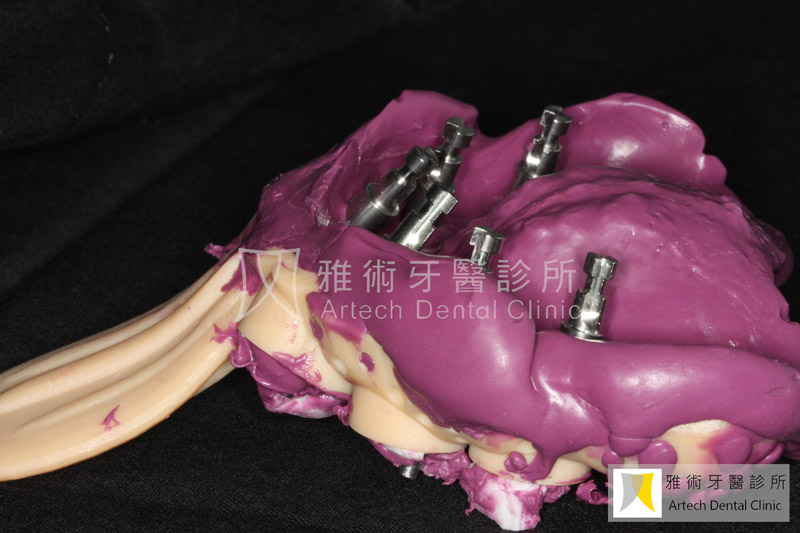

印模完成
![C_10](https://www.artechdent.com/wp-content/uploads/2020/03/C_10.jpg)

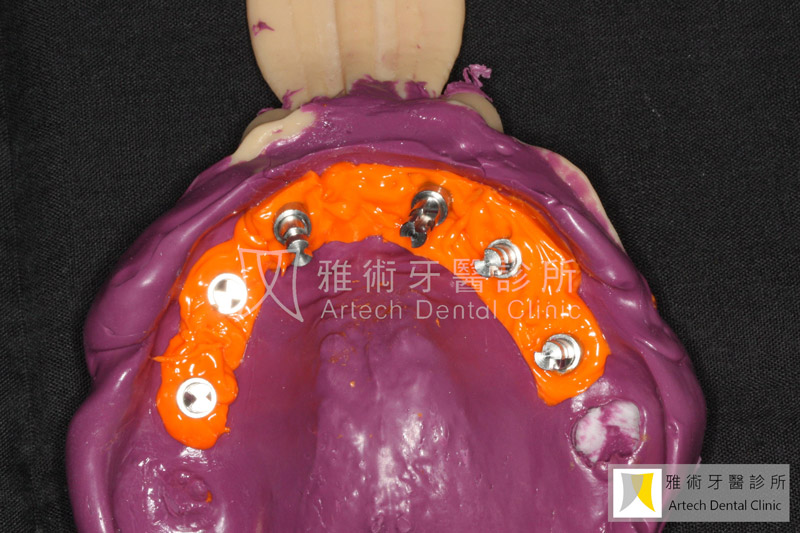

注射人工牙肉
![C_11](https://www.artechdent.com/wp-content/uploads/2020/03/C_11.jpg)

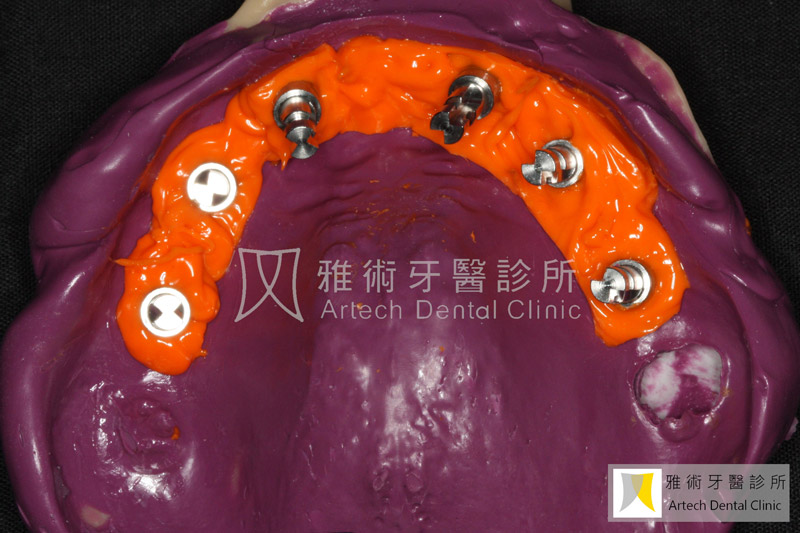

注射人工牙肉
![C_12](https://www.artechdent.com/wp-content/uploads/2020/03/C_12.jpg)

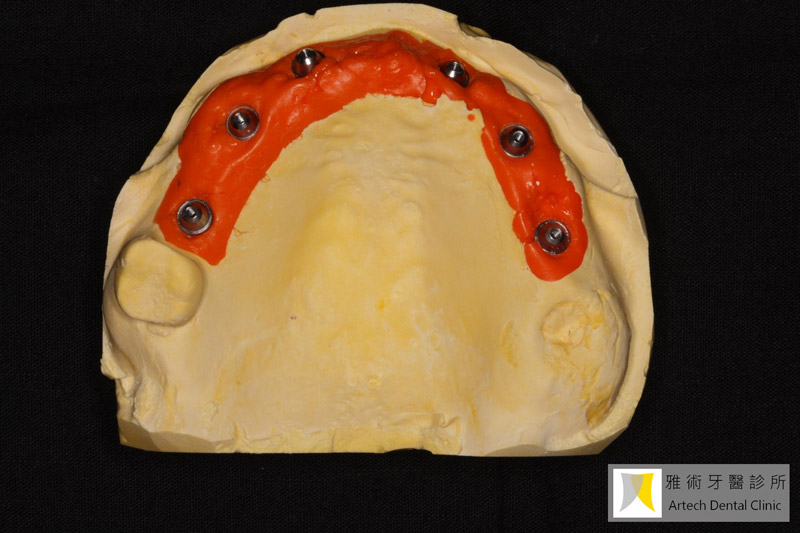

脫模
![C_13](https://www.artechdent.com/wp-content/uploads/2020/03/C_13.jpg)

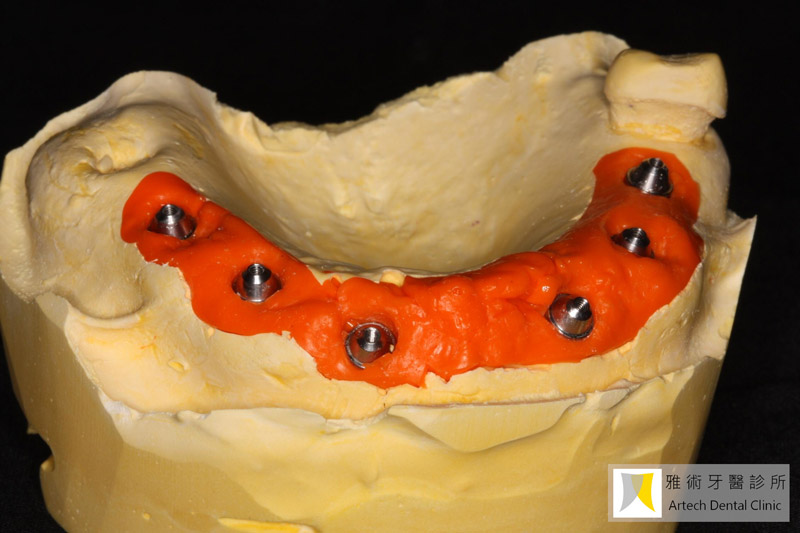

完成
